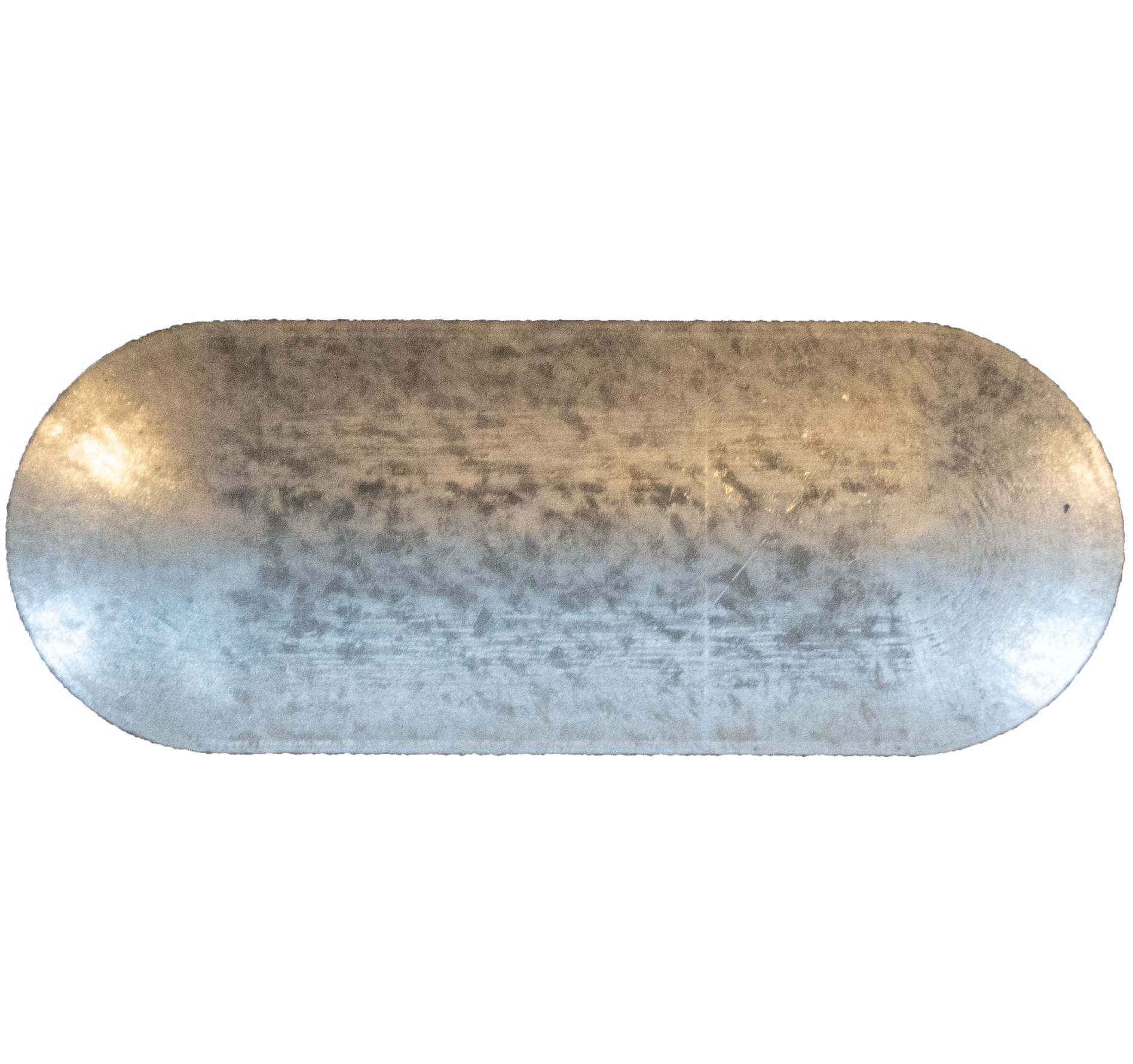

Konkav propper
Konkav propper er den nemme og hurtige løsning til al slags værktøj med køling som fx blæseforme, sprøjteforme, vakuumforme og ekstruderingsværktøj.
Propperne fås i alle størrelser, er lavet i galvaniseret stål og lukker og forbinder kølekanaler hurtigt og effektivt.

Standardformer

Konkav propperne leveres i 3 standardformer og 30 forskellige størrelser:
Klik på én af størrelserne for at åbne en tegning med de eksakte mål.

Rundpropper – Fås i diameter:

8mm, 9mm, 10mm, 11mm, 12mm, 14mm15mm, 16mm, 18mm, 20mm, 22mm, 25mm



Ovalpropper – Fås i størrelser:

12x27mm, 12x30mm, 12x32mm, 12x34mm,12x36mm, 12x38mm14x30mm, 14x32mm, 14x34mm, 14x36mm, 14x38mm, 16x30mm16x34mm, 16x36mm, 16x38mm, 20x50mm


SPECIALPROPPER (HVÆLVET FORM) – FÅS I STØRRELSER:

R20x6237x14mm, R28x53x14mm



Udfærdigelse efter mål

Brug for en størrelse, der ikke findes som standard? Intet problem! 4Tools leverer også konkav propper med individuelle mål.
Kontakt os, så hjælper vi dig med at få lavet det helt rigtige mål. info@4tools.dk

Så nemt er det…

Lukning af kølekanaler

  1. Først fræses en reces omkring kølekanalen (2-4mm større end kølekanalens diameter og mindst 3mm dyb).
  2. Konkavproppen presses ned i recessen med locktite.
  3. Konkavproppen fikseres med dorn og hammer. Når den konkave overflade trykkes ned, ekspanderer konkavproppen og lukker dermed kanalen fuldstændigt.



Forbindelse af kølekanaler

  1. Imellem kølekanalerne, der skal forbindes, fræses først en fordybning med samme diameter som kanalerne og en ekstra dybde på 3 mm.
  2. Recessen på de ekstra 3 mm lukkes, sådan som det er beskrevet i trinene 2-3 under ”lukning af kølekanaler”
